Caissons d’installation · pour les installateurs

Caisson de raccordement radiateur raccordé, isolé, prêt à commander.

Un caisson de raccordement radiateur est un corps isolant en XPS pré-raccordé en usine qui amène le départ et le retour du radiateur prêts dans le mur. SANOOX le fabrique en 17 versions pour la maçonnerie et la cloison sèche, pour 31 systèmes de tubes en 16 ou 20 mm.

ConfigurerDécouvrir les modèles

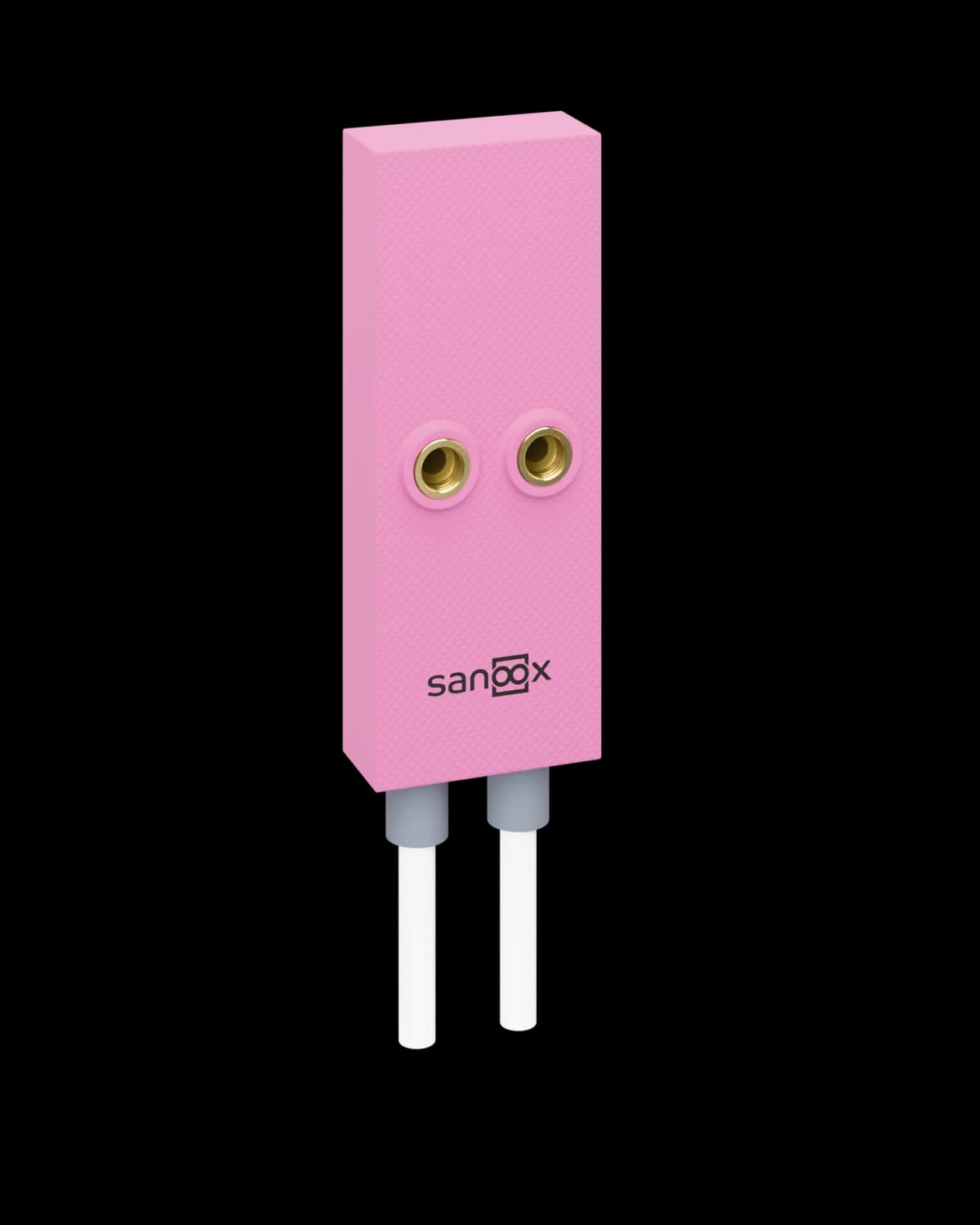

Caisson de raccordement radiateur SANOOX M12.0700 pour maçonnerie, corps XPS rose avec deux platines murales et tubes vers le bas

Caissons de raccordement radiateur pour maçonnerie et cloison sèche

17 caissons · cotes en mm, dessins schématiques
Radiateur · retour de chantier

Questions sur le caisson de raccordement radiateur.

Réponses courtes à ce qui compte avant la commande. S’il reste un point ouvert, l’assistant caisson ou notre bureau à Pöllau vous aide.

ConfigurerContact
Qu'est-ce qu'un caisson de raccordement radiateur ?

Un corps isolant pré-raccordé en usine qui positionne le départ et le retour du radiateur dans le mur. Chez SANOOX, il est en XPS, le tube du système choisi est noyé dans l'isolant ; le caisson existe en 17 versions pour la maçonnerie et la cloison sèche.

Quelle est la différence entre un caisson de raccordement radiateur et un bloc de raccordement radiateur ?

Le caisson de raccordement est livré pré-raccordé et n'est lié à aucun système de tubes. Un bloc de raccordement radiateur appartient au système de son fabricant et se raccorde à la conduite sur le chantier. Qui pose déjà un système choisit chez SANOOX le caisson avec exactement ce tube.

Peut-on raccorder un radiateur par le bas ?

Oui, les radiateurs à robinet intégré sont conçus pour cela. Le caisson de raccordement radiateur amène le départ et le retour à cet endroit ; SANOOX le propose avec tube droit ou en U, court ou long.

Quelle dimension de tube pour Caisson de raccordement radiateur ?

16 ou 20 mm, selon la variante ; avec tube Roth 17 au lieu de 16 mm. Tube PP (Aquatec, Harreither et Kelit Kelen) uniquement en 20 mm. Toutes les configurations n’existent pas dans toutes les dimensions ; le tableau des cotes l’indique pour chaque caisson.

Comment se compose la référence article ?

À partir de caisson, système de tubes et dimension. Exemple M12.0700.22.16 : caisson M12.0700 (Heizkörper lang, U-Form, Massivbau), système de tubes 22 (Viega Raxofix), 16 mm. Le configurateur affiche la référence finalisée.

Où commander Caisson de raccordement radiateur ?

Chez votre grossiste sanitaire et chauffage, avec la référence article complète ; SANOOX ne vend pas aux particuliers. Constituez vos listes de projet dans le configurateur et envoyez-les à SANOOX en demande de devis.

Cotes des caissons de raccordement radiateur

CaissonVersionL × H × P (mm)Tube (mm)
M12.1590MaçonnerieRadiateur, version courte, pour radiateurs à robinet intégré, tube droit110 × 200 × 3516 · 20
M12.1600MaçonnerieRadiateur, version courte, pour radiateurs à robinet intégré, forme en U110 × 230 × 5016 · 20
M12.0700MaçonnerieRadiateur, version longue, pour radiateurs à robinet intégré, forme en U110 × 290 × 5016 · 20
M12.1610MaçonnerieRadiateur, version courte, pour radiateurs à robinet intégré, gaine électrique, tube droit250 × 200 × 5016 · 20
M12.1620MaçonnerieRadiateur, version courte, pour radiateurs à robinet intégré, gaine électrique, forme en U250 × 230 × 5016 · 20
M12.0710MaçonnerieCaisson pour radiateur, version longue, pour radiateurs à robinet intégré, gaine électrique, forme en U250 × 290 × 5016 · 20
M12.0720MaçonnerieRadiateur, version longue, BHKM, plancher chauffant, tube droit270 × 200 × 7016
M12.1630MaçonnerieCaisson pour corps de vanne, version courte, tubes traversants170 × 80 × 7016 · 20
M12.1640MaçonnerieRadiateur à robinet intégré, version courte, à gauche170 × 80 × 7016 · 20
M12.1650MaçonnerieRadiateur à robinet intégré, version courte, à droite170 × 80 × 7016 · 20
T12.2530Cloison sècheRadiateur, version courte, pour radiateurs à robinet intégré, tube droit110 × 200 × 3516 · 20
T12.2535Cloison sècheRadiateur, version courte, pour radiateurs à robinet intégré, forme en U110 × 230 × 5016 · 20
T12.2540Cloison sècheRadiateur, version longue, pour radiateurs à robinet intégré, forme en U110 × 290 × 5016 · 20
T12.2545Cloison sècheRadiateur, version courte, pour radiateurs à robinet intégré, gaine électrique, tube droit350 × 290 × 5016 · 20
T12.2550Cloison sècheRadiateur, version courte, pour radiateurs à robinet intégré, gaine électrique, forme en U350 × 290 × 5016 · 20
T12.2555Cloison sècheRadiateur, version longue, pour radiateurs à robinet intégré, gaine électrique, forme en U350 × 350 × 5016 · 20
T12.2560Cloison sècheRadiateur, version longue, BHKM, plancher chauffant, tube droit350 × 290 × 7016

Raccorder un radiateur par le bas

Les radiateurs à robinet intégré se raccordent par le bas : le départ et le retour sortent du mur directement sous le radiateur. C'est exactement cet emplacement que définit le caisson de raccordement radiateur : il se pose dans le mur, les tubes sont noyés dans l'isolant dès l'usine.

SANOOX propose pour cela deux cheminements de tubes : tube droit et forme en U, chacun en caisson court ou long. Les deux existent aussi avec une gaine électrique vide supplémentaire. S'y ajoutent des caissons à passage de tube traversant, des caissons pour radiateurs à robinet intégré à gauche ou à droite et un long caisson pour BHKM et plancher chauffant avec tube droit.

Le schéma de la fiche technique de chaque caisson indique quelle forme convient au mur et au radiateur.

Caisson de raccordement radiateur ou bloc de raccordement radiateur ?

Caisson de raccordement radiateur (SANOOX)Bloc de raccordement radiateur
Système de tubeslibrement au choix parmi 31 systèmeslié au système du fabricant
Tuyauterienoyée en usine dans le corps XPSraccordement à la conduite sur le chantier
Type de paroiversions dédiées pour maçonnerie et cloison sècheselon le fabricant
Commandeune référence article par caisson, système de tubes et dimensionbloc et accessoires selon la liste du fabricant

Systèmes de tubes pour le raccordement du radiateur
